CL-100 FZG齒輪磨損試驗機CL-100 FZG齒輪磨損試驗機
產品詳情
一、產品概述：
該機用于評定齒輪或潤滑油抗膠合承載能力的試驗等?？勺裱嗽O計原理和工作原理進行研制和試驗。
二、產品的制造和檢驗標準：
本設備標準機型可適用于如下標準：
SH/T 0306-92 《潤滑劑承載能力測定法（CL-100齒輪機法）》
GB/T 13672-92 《齒輪膠合承載能力試驗方法》
GB/T 19936-1 《油品的相對膠合承載能力FZG試驗方法》
GB/T 14229-93 《齒輪接觸疲勞強度試驗方法》
GB/T 13672-92 《齒輪膠合承載能力試驗方法》
SH/T 0200-1992 《含聚合物潤滑油剪切安定性測定法(齒輪機法)》
三、主要技術性能及指標：
1.扭矩傳感器，檢測實際電機輸出的扭矩損失，最大可達1000Nm（暫定）。
2.傳統離合式加載方式，或對剪扭矩儀加載，系統穩定，加載精確。
3.扭矩實現在線實時監測，采樣頻率大于10Hz。
4.配置循環水冷卻系統（冷卻器1套，試驗箱內），可以用來完成不同潤滑條件下的試驗。
5.采用計算機對數據進行采集處理，顯示轉速、溫度、時間、扭矩、電機功率等參數，并對數據進行處理，可以曲線、表格等方式儲存。方便直觀，更準確的對試驗進行分析研究。

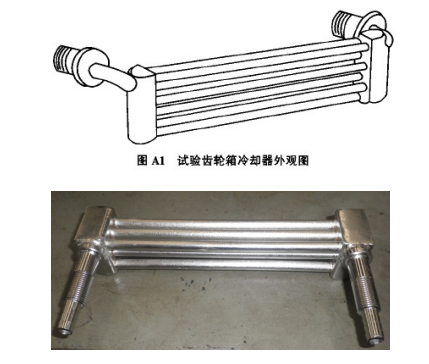

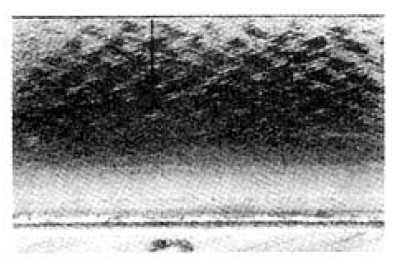

冷卻器實物照片 MAGG磨齒機網紋
具體參數：
1) 最大扭矩：1kNm；
2) 最大載荷級：13級；
3) 溫度控制范圍：0-100℃；
4) 溫度控制精度：±2℃；
5) 驅動電機功率：6.5/8kW；
6) 驅動電機轉速：1450/2880r/min；
7) 試驗齒輪箱容量（軸中心線至箱底面的部分）：1.25L；
8) 加熱功率：0.5×3=1.5kw；
9) 主機外型尺寸（長×寬×高）1200×900×1500mm；
10) 數據采集頻率：大于10Hz；
11) 標準試驗齒輪
12) 模數：4.5
13) 齒數：Z大=24 Z小=16
14) 變位系數：X大=-0.5 X小=0.8523
15) 齒合角：22°26′
16) 中心距：91.5mm
17) 精度等級：5級 ；
18) 齒輪表面質量：高精度磨齒。
