   一、產品描述：

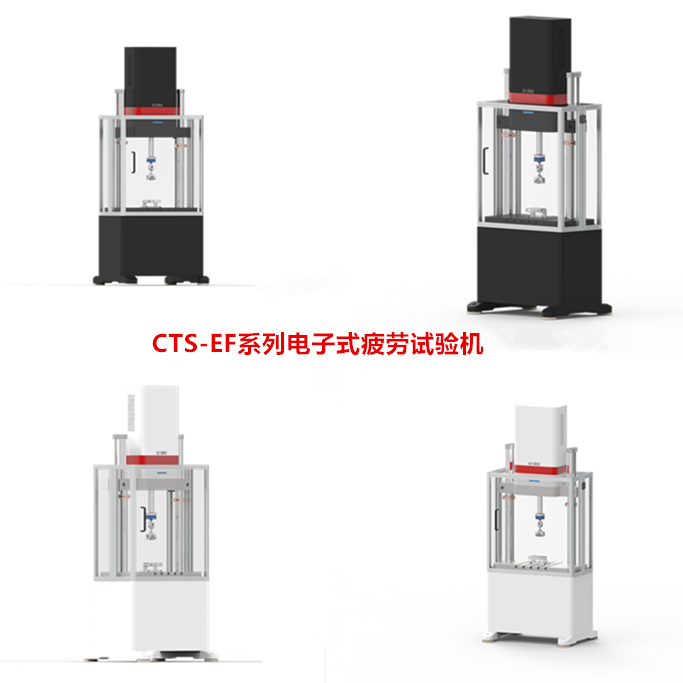

          CTS-EF系列微機控制電子式疲勞試驗系統主要用于非金屬材料、彈性體、橡膠制品、減震器、隔離器的動剛度或靜剛度試驗以及材料和結構件的疲勞性能試驗，也可用于材料的靜態拉伸、壓縮試驗。該設備采用電動驅動的方式，實現伺服直線運動，利用電動缸實現加載及動態往復動作，易于安裝、操作簡單、靜音效果好。可配備高溫爐、低溫箱、腐蝕箱等環境裝置，實現試樣在不同環境下的力學測試。




   二、性能特點：

  1、該系統主要由伺服電機與電動缸結合起來的伺服電動缸提供動力，垂直往復運動的方式，實現對試樣疲勞測試的要求。

  2、選用進口伺服電機可實現行業最快的響應頻率2.0kHz，反應速度快；橫梁動作平滑、停止時無振動。

  3、負荷傳感器有150%過載能力，置于作動活塞前端，帶自鎖緊螺母。

  4、系統采用消隙裝置，力值自動定心，減小側向力，降低高頻拉壓試驗時的沖擊，改善試驗波形。

  5、伺服電動作動器標準電動缸重復定位精度達到±0.01mm以上，噪音低、節能、干凈、高剛性。

  6、單通道全數字伺服控制器做為系統控制器，帶力和位移的信號調理單元（可擴展）。

  7、伺服控制具有載荷、位移、變形三個閉環控制回路，各控制模式之間具有平滑切換功能。

  8、信號發生器波形種類：正弦波、方波、角波、斜波以及外部輸入波等。

  9、控制系統配套有多種應用軟件、套件可供選擇。




  三、滿足標準：

  1)GB/T 2611-2007 《試驗機通用技術要求》

  2)GB/T16825.1-2008 《靜力單軸試驗機的檢驗第1部分：拉力和（或）壓力試驗機測力系統的檢驗與校準》

  3)JB9397—2002《拉壓疲勞試驗機技術條件》

  4)GB/T 3075 金屬軸向疲勞試驗方法

  5)GB/T 6398 金屬材料 裂紋擴展試驗方法

  6)GB/T 4337 金屬旋轉彎曲疲勞試驗方法



  四、技術參數：

  技術名稱	技術參數
  產品型號	CTS-EF10	CTS-EF20	CTS-EF50	CTS-EF100
  最大試驗力（kN）	±10	±20	±50	±100
  試驗力測量范圍	最大試驗力的1%-100% Fs
  最大位移	±100，示值精度±0.5%Fs
  位移重復定位精度	0.005
  額定速度（mm/s）	600-1000
  試驗波形	正弦波、三角波、方波等
  試驗頻率（Hz）	0.01-50
