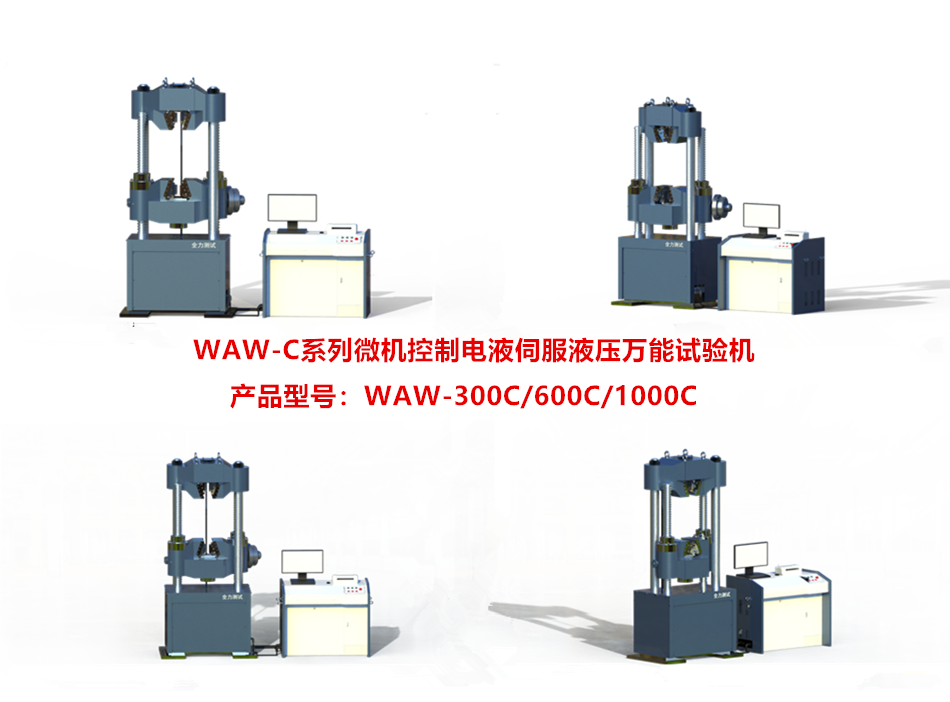

• WAW-C系列微機控制電液伺服液壓萬能試驗機






  一、產品概述：

  WAW-C系列微機控制電液伺服液壓萬能試驗機，主要用于金屬、非金屬的拉伸、壓縮、彎曲、剪切等試驗。增加附具和工裝可以對水泥、混凝土、木材、橡膠及其制品進行試驗。試驗操作和數據處理符合GB/T228.1-2010《金屬材料拉伸試驗第1部分：室溫試驗方法》的要求。

  二、產品特點：

  1、 主機采用超高剛度設計，每個受力部件經有限元分析、設計，經過精密加工與檢測。

  2、 主機采用油缸下置式結構，拉伸試驗空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。

  3、 上橫梁、下橫梁、工作臺采用整體鑄造方式，增加了剛度。下橫梁升降采用盤式電機通過蝸輪蝸桿機構帶動橫梁升降。

  三、技術參數：

  技術名稱	技術參數
  產品型號	WAW-300C	WAW-600C	WAW-1000C
  試驗機級別	0.5級
  最大試驗力（kN）	300	600	1000
  力值測量范圍	最大試驗力的1%-100%
  力值測量精度	±0.5%
  試驗力分辨力	1/500000Fs
  變形測量精度	±0.5%
  變形測量系統（標距mm/變形mm）	50/10（可選其他）
  有效拉伸空間	600
  有效壓縮空間	500
  活塞最大行程	250
  扁式樣夾持厚度	0-15	0-30	0-55
  圓式樣夾持直徑	φ10-φ30	φ13-φ40	φ13-φ60
  上下壓盤尺寸	φ125	φ125	φ160
  彎曲支輥間距	350	600	800
  總功率（kW）	3.75	4.1	6
  電源	三相五線制380V±10%/50Hz
  重量	2300	3000	4200
  主機外形尺寸（長×寬×高mm）	1000×600×2330	1180×750×2633	1200×780×2870
